Cmos優勢物料推選一：CMP40N20P
Cmos優勢物料推選一：CMP40N20P
CMP40N20P是廣東場效應有限公司推出的一款中壓N溝道平面結構的功率型場效應管。憑借其卓越的抗沖擊能力和穩定性，已在逆變產品和燈光調控等行業得到廣泛應用。
封裝形式

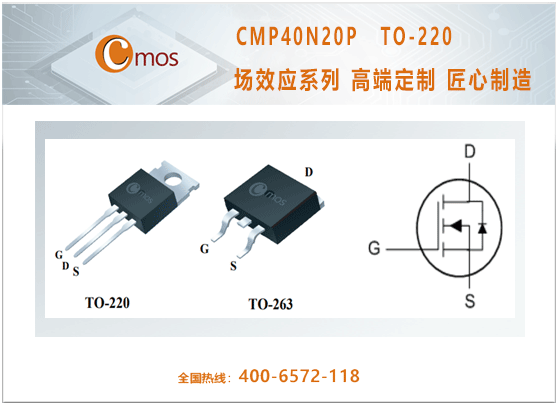

Cmos考慮到用戶不同的使用場景，為CMP40N20P場效應管提供TO-220和TO-263兩種不同封裝形式可供選擇，具體內部拓撲結構如下圖所示：
卓越的電氣特性
耐壓和過流能力

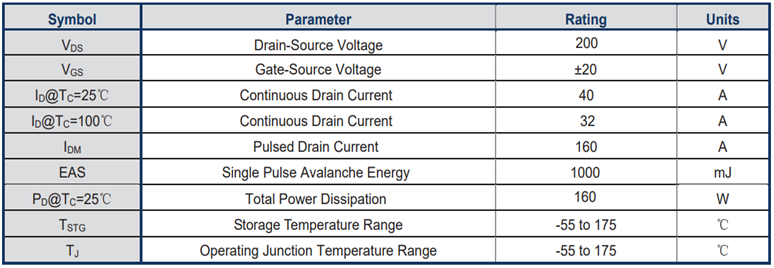

CMP40N20P場效應管是一款中壓管，其最大工作電壓VDS=200V，柵極開啟電壓VGS=4V。工作環境溫度Tc=25℃，在MOS管完全導通條件下，流過DS的持續工作電流ID=40A,具有較高的功率輸送能力，像用在逆變器后級，舞臺燈光調光等領域效果很好。
抗沖擊能力
實際應用電路中，非常態工況環境可以檢驗場效應管的抗沖擊能力。在常見應用電路中，有以下幾個應用工況可能會出現雪崩擊穿情況：
? 在反激類的應用環境中, 場效應管在關斷時會產生較大的電壓尖峰。
? 一些電源在輸出短路時，變壓器初級線圈中會產生較大的電流，加上初級電感反向感應電動勢的疊加，器件就會有雪崩損壞的可能。
? 電機是感性負載，而啟動和堵轉過程中會產生極大的沖擊電流。
以上這些應用電路，需要考慮這些非常態的工況條件，這些條件下都會產生瞬時的大電壓或者大電流情況，在選擇場效應管時尤其要注意抗沖擊能力。CMP40N20P場效應管的抗沖擊雪崩能量可達到1000mj,可以輕松駕馭這些非常態工況條件。
優秀的熱控能力

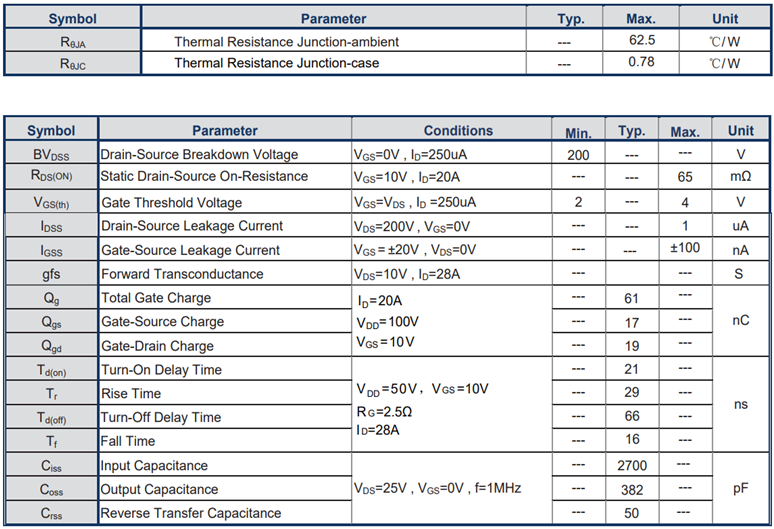

在電子電路設計中，能耗一直是設計工程師考慮的重點，因為材料的特性、電子元器件工藝的特點和集成電路的噪聲等等都會引起額外的電能損失，這些電能都是通過轉化成熱量消耗掉。作為一名合格電子設計工程師，不僅要設計出合理的電路結構，更要懂得識料用料。場效應管作為現代電子電路關鍵性元器件之一，在實際應用中要求有足夠低的控熱能力。結合場效應管參數特征，能夠在熱量控制層面起到?jīng)Q定性作用的參數主要有導通電阻，熱阻值和結構電容。這三項參數對場效應管的溫升控制非常有意義。關于這些參數對場效應管溫升的具體影響已在其他篇幅中有介紹，在此不再贅述。

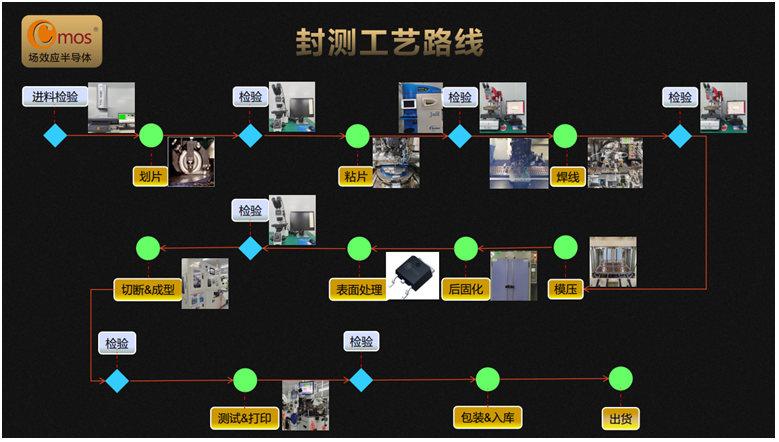

廣東場效應半導體有限公司是一家擁有20多年市場經驗集開發、設計、生產和銷售的多業務、多維度經營的綜合性半導體公司，具備半導體獨立封測能力，具有自主創新的芯片設計能力，具有掩膜版專利技術等十多項專利發明和適用技術。產品已經覆蓋汽車電子、通訊設備、工業控制、智能家居、消費類電子等諸多領域；產品應用在客戶端，表現出卓越的性能，獲得了市場的認可。
時間在變，服務在變，唯一不變的就是質量。我們狠抓質量，一貫認為質量要從源頭抓起，匠心制造，嚴控每一顆產品，就是保證交付給客戶的每一顆產品不會出現差錯。感謝大家長期以來對廣東場效應半導體有限公司的關注與支持。我們將一如既往，以更專業務實的態度為您服務！
